자동차용 카메라 렌즈 세정장치 등록특허 제10-2923743호

주식회사 니프코코리아(충청남도 아산시, 이하 “니프코코리아”) 는 차량 외부에 장착되는 카메라 렌즈의 오염을 효과적으로 제거하고, 동시에 외부 충격으로부터 렌즈를 보호할 수 있는 자동차용 카메라 렌즈 세정장치를 개발하여 특허 등록 완료했습니다.

최근 전방 및 후방 감시, 자율주행 보조 기능, 주차 보조 시스템 등 차량용 카메라의 활용이 빠르게 증가함에 따라, 카메라 렌즈의 시야 확보와 신뢰성 유지가 중요한 요소로 부각되고 있습니다.

특히 카메라는 차량 외부에 노출되는 특성상 먼지, 빗물, 눈 등의 이물질이 쉽게 부착되어 영상 품질 저하를 유발하며, 외부 충격에 의한 손상 위험도 존재합니다.

니프코코리아의 자동차용 카메라 렌즈 세정장치는 이러한 문제를 해결하기 위해, 워셔액을 이용해 렌즈 표면을 직접 세정하면서도 렌즈 보호 기능을 동시에 구현한 것이 특징입니다. 워셔액 압력에 따라 자동으로 개폐되는 체크밸브 구조를 적용하여 필요한 순간에만 세정이 이루어지도록 하였으며, 세정 후에는 밸브가 닫혀 누수를 방지합니다.

특히, 본 제품은 유체가 곡면을 따라 흐르는 코안다 효과(Coanda Effect)를 분사 구조에 적용하여, 워셔액이 렌즈 표면에 밀착되며 흐르도록 유도합니다. 이를 통해 분사된 유체가 비산되지 않고 렌즈 전면에 균일하게 퍼지며, 적은 양의 워셔액으로도 높은 세정 효율을 확보할 수 있습니다.

또한, 분사로의 각도와 확산 구조를 최적화하여 렌즈 전면에 워셔액이 효과적으로 도달하도록 설계함으로써, 시야를 방해하는 이물질을 신속하게 제거할 수 있도록 했습니다.

니프코코리아는 본 기술을 통해 차량용 카메라 시스템의 안정성과 신뢰성을 향상시키고, 운전자의 안전성과 편의성을 동시에 확보할 수 있을 것으로 기대하고 있습니다.

주요 특징

• 워셔액 압력에 의해 자동 개폐되는 체크밸브 구조 적용
• 코안다 효과를 활용한 유체 부착 흐름 형성으로 세정 효율 향상
• 렌즈 표면에 밀착되는 분사로 설계로 유체 비산 최소화
• 경사형 분사로 구조를 통한 최적 분사 각도 구현
• 확산돌기를 통한 워셔액의 좌우 확산으로 균일 세정

현재 니프코코리아는 본 기술을 기반으로 다양한 차량 카메라 시스템에 적용 가능한 제품 라인업 확대를 추진하고 있습니다.

니프코코리아는 앞으로도 차량 안전 및 편의성 향상을 위한 기술 개발을 지속하며, 미래 모빌리티 환경에 대응하는 혁신적인 솔루션을 제공해 나갈 계획입니다.

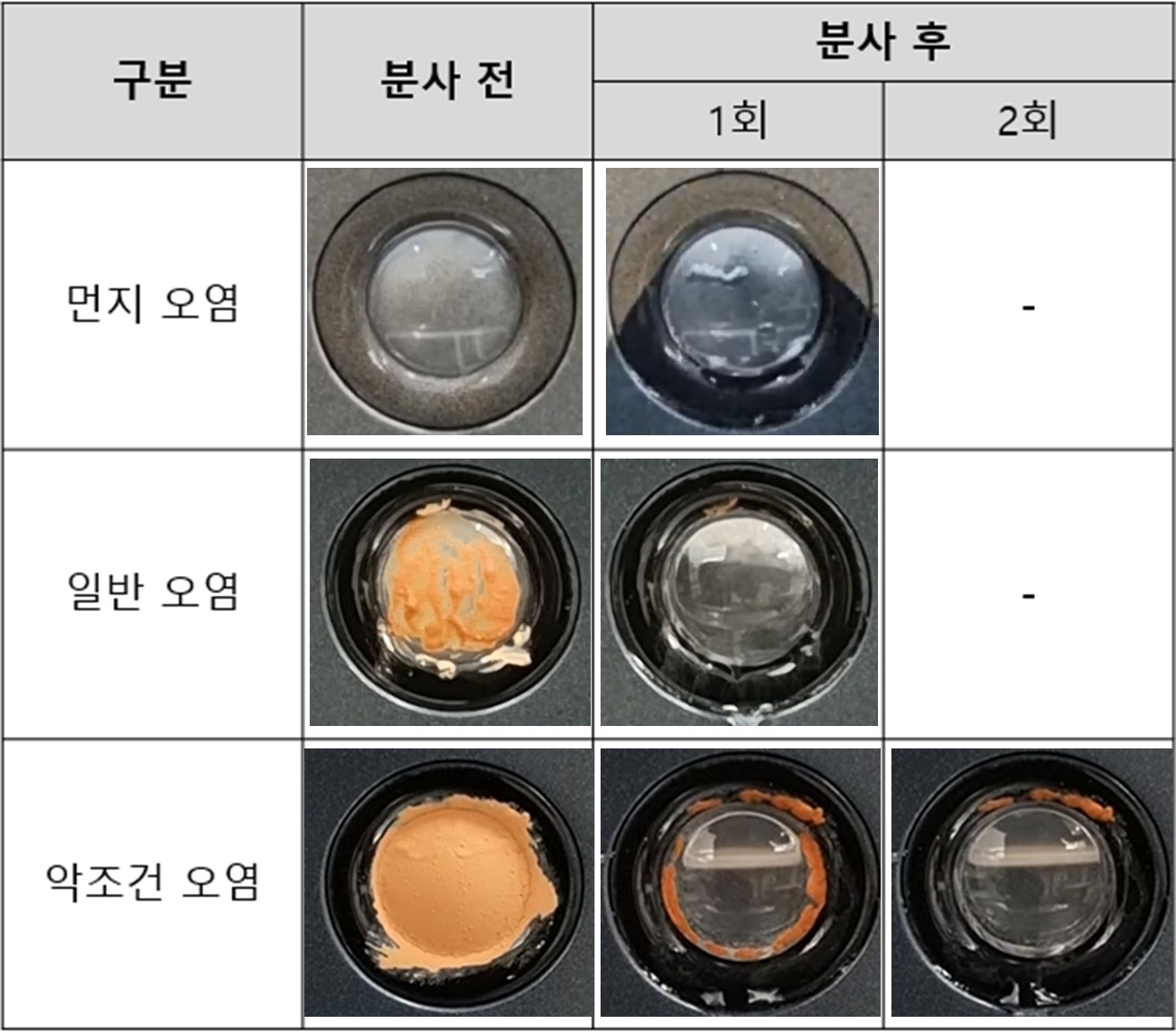

[ 제품 성능 평가 ]

 -. 최대 악조건 시 2회 분사 닦임 만족

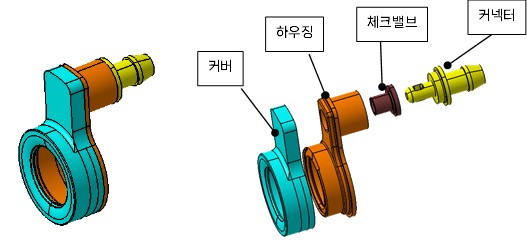

[ 제품 형상 및 구조]
